esifikasi Electronic System Protection
PENANGKAL PETIR

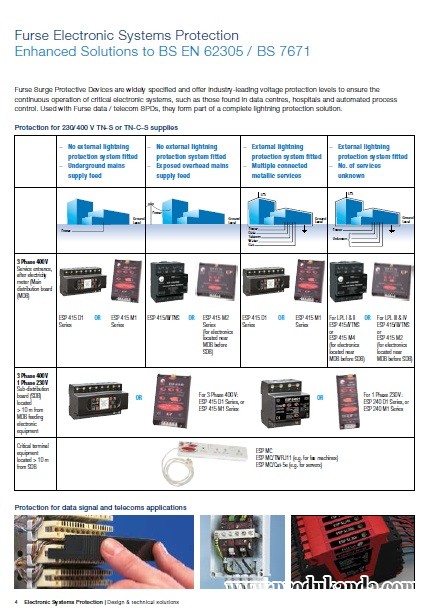

Sistem Perlindungan elektronik
Surge Protection sekarang termasuk dalam BS 7671
Perubahan 1 dari BS 7671, efektif 1 Januari 2012,
membutuhkan semua desain sistem listrik dan instalasi untuk menjadi
dinilai berdasarkan risiko tegangan lebih transien atmosfer
asal, atau dari beralih peristiwa, sejalan dengan Bagian yang 443 &
534. Bagian 443 mendefinisikan kriteria penilaian risiko,
sedangkan Bagian 534 menjelaskan pemilihan dan instalasi
Surge cocok pelindung Devices (SPDs), di mana diperlukan,
untuk perlindungan tegangan lebih transien yang efektif.
Mengapa proteksi tegangan lebih transien begitu penting?
tegangan lebih transien yang durasi pendek lonjakan tegangan
antara dua atau lebih konduktor (L-PE, L-N atau N-PE), yang
dapat mencapai hingga 6 kV di 230 jaringan listrik Vac, dan umumnya
hasil dari:
asal atmosfer (aktivitas petir) melalui resistif (lihat
Gambar 1) atau kopling induktif dan / atau beralih Listrik dari
beban induktif.
tegangan lebih transien secara signifikan merusak dan menurunkan
sistem elektronik.
kerusakan langsung ke sistem elektronik yang sensitif, seperti
komputer dll, terjadi tegangan lebih saat transient antara
L-PE atau N-PE melebihi menahan tegangan listrik
peralatan (yaitu di atas 1,5 kV untuk Kategori I peralatan untuk BS
7671 Tabel 44,3 & 44,4).
kerusakan peralatan menyebabkan kegagalan tak terduga dan
downtime mahal, atau resiko kebakaran / sengatan listrik karena
flashover, jika isolasi rusak.
Daerah Operasi Aman
Degradasi
Degradasi
KERUSAKAN
KERUSAKAN
Perubahan terakhir ke IET Peraturan Pengkabelan 17 Edition (BS 7671) membawa
ke dalam fokus kebutuhan untuk melindungi sistem elektronik yang sensitif dan kritis
terhadap tegangan lebih transien (surge).
